    Översiktliga topografiska och geologiska metoder

    Det är möjligt att enkelt göra en första översiktlig bedömning om kvicklera kan förekomma i ett område och vilka förutsättningar som funnits för bildning av kvicklera. Det görs utifrån geologiska kartor och arkivmaterial från eventuella tidigare undersökningar.

    Använd gärna den särskilt framtagna kartvisningstjänsten (tillgänglig inom kort). Form och utbredning av tidigare inträffade skred kan också utgöra ett underlag för bedömning av förekomst av kvicklera.

    Här beskriver vi kortfattat tre rekommenderade metoder

    • Översiktlig bedömning av bildningsmiljö
    • Bedömning av lokala förutsättningar för bildning av kvicklera
    • Klassning av skredärr

    Översiktlig bedömning av bildningsmiljö

    • Ligger området under högsta kustlinjen?
    • Består avlagringarna i området av finkorniga jordarter (lera, silt)? Observera att lera ofta förekommer under ytliga lager av andra jordarter främst postglacial sand och torv men även under andra typer.
    • Är de finkorniga jordarterna avsatta i saltvatten eller brackvatten?

      Om svaret på frågorna är ja så finns förutsättningar för förekomst av kvicklera. Stöd i bedömning av bildningsmiljö ges genom att använda den särskilt framtagna kartvisningstjänsten.

    Metodens fördelar

    Metodens begränsningar

    Rekommenderad användning

    Det är möjligt att enkelt göra en första övergripande gallring av om kvicklera kan förekomma i ett specifikt område.

    Det är inte möjligt att bedöma om mindre områden inom en avsättningsmiljö har en högre eller lägre potential för bildning av kvicklera.

    Bör användas initialt som ett underlag för bedömning av om förekomst av kvicklera är möjlig.

    Förslagsvis används framtagen kartvisningstjänst för bedömning av hur bildningsmiljön påverkar möjligheten för förekomst av kvicklera.

    Bedömning av lokala förutsättningar för bildning av kvicklera

    Inom ett område som bedömts ha förutsättning för kvicklera enligt ovan, kan ytterligare faktorer som teoretiskt eller erfarenhetsmässigt innebär ökade förutsättningar för bildning och förekomst av kvicklera bedömas. Det är viktigt att notera att förekomst av faktorer som är gynnsamma för bildning av kvicklera inte nödvändigtvis är detsamma som att det förekommer kvicklera. Faktorer som kan ge eller indikera förutsättningar för kvicklera är:

    • Förekomst av skredärr, särskilt skredärrens form.
    • Förekomst av vattenförande skikt i och under leran.
    • Lerområdet ligger i direkt anslutning till isälvsavlagring (ås, delta) eller randbildning.
    • Närhet till berg/moränsluttning (uppströms).
    • Små lermäktigheter (<10 m)= inom hela eller delar av området.
    • Uppåtriktad grundvattenströmning (artesiska förhållanden) vid en sluten akvifer (grundvattenmagasin) under leran, eller nedåtriktad grundvattenströmning (nedåtriktad gradient) t.ex. vid kuperad terräng eller genomsläppliga lager.
    • Lerområdets höjd över nuvarande havsyta. Högre liggande lerområden har kunnat lakas ut under längre period.

    Metodens fördelar

    Metodens begränsningar

    Rekommenderad användning

    Det är ett relativt enkelt sätt att göra en första övergripande bedömning av var inom ett enskilt område det är mest troligt att finna kvicklera.

    En övergripande bedömning kan utgöra ett underlag för att avgöra var inom ett område geofysiska och geotekniska undersökningar bäst placeras.

    En del faktorer är relativt svårbedömda. Särskilt om underlaget enbart är begränsat till kartor.

    Någon verifiering av olika faktorers inverkan på förutsättningar för förekomst av kvicklera har inte gjorts och träffsäkerheten är därmed inte känd.

    Kan användas i ett tidigt utredningsskede i områden där förutsättningar för kvicklera finns baserat på den geologiska bildningsmiljön.

    Förslagsvis används en checklista för bedömning av förekomst av olika faktorer som bör beaktas vid bedömning av förutsättningar för bildning av kvicklera. En checklista finns här  (Docx, 0,04 MB).

    Klassning av skredärr

    Form och utbredning av tidigare inträffade skred kan utgöra underlag för bedömning av förekomst av kvicklera. Skredärr kan delas in i fyra morfologiska klasser som ger en indikation på om skredet skett genom glidning eller flytning och om kvicklera varit involverat.

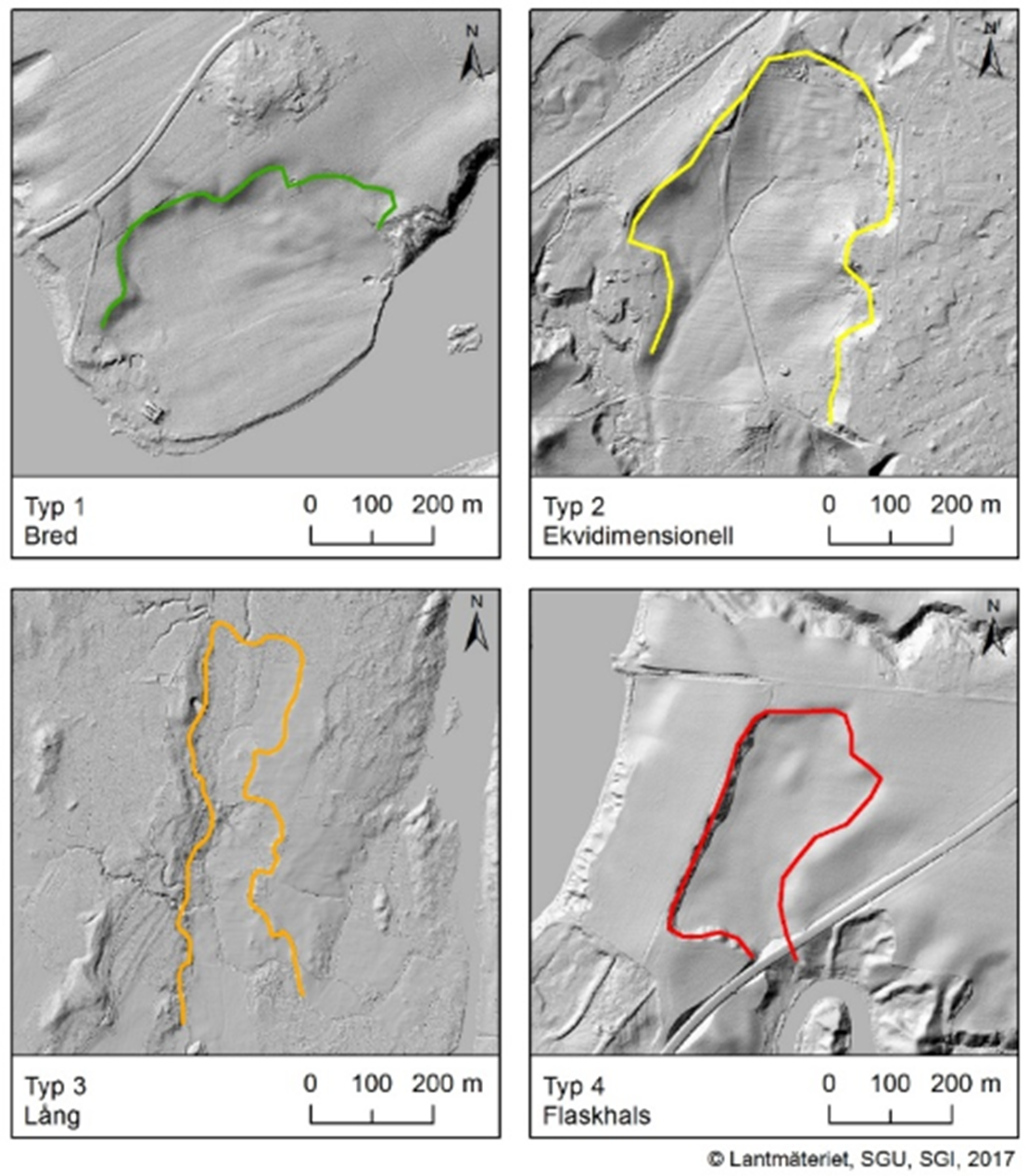

    Genom att jämföra klassning av skredärr och markens lutning inom skredärren med områden där kvicklera konstaterats genom provtagning, ges en uppfattning om vilka skred som påverkats av kvicklera. Bilderna nedan visar olika typer av skredärr.

    • Skred med form 4 (flaskskred) och en lutning på < 10 grader= troligen kvicklereskred
    • Skred med form typ 1, 2 och 3 samt en lutning på < 10  grader= möjligen kvicklereskred

    Notera att undersökningar visat att skredärr i områden där markytan lutar brantare än 10 grader indikerar ras- eller glidprocesser (inte flytning som vid kvicklereskred). Skredärr i områden med lutning > 10 grader eller skredärr som är för små för analys, omfattas inte av ovanstående klassning. För referenser och utförlig beskrivning av hur skredärr kan klassas hänvisar vi till SGI Publikation 46 (tillgänglig inom kort).

    På bilden: skredärr

    Foto: SGI

    Metodens fördelar

    Metodens begränsningar

    Rekommenderad användning

    Om det finns skred av en viss typ (se ovan), ges en bild av var inom ett område kvicklera troligen eller möjligen förekommer/har förekommit.

    När ett skred gått inom ett område är leran inte längre kvick på platsen för skredet. Klassningen kan bara visa var det funnits kvicklera och det är inte säkert att det förekommer kvicklera intill ett skredärr.

    Kvicklera kan förekomma även inom områden där det inte finns skredärr.

    Om det finns skredärr i ett område kan klassningen av skredärr användas i tidiga utredningsskeden som en indikation på förekomst av kvicklera.

    Om det inte finns några skredärr inom området kan inte några slutsatser dras om förekomst av kvicklera.
