I flera studier har man tagit hjälp av olika typer av sonderingar för att bedöma om det förekommer kvicklera i ett område. Resultaten har visat att det finns ett samband mellan kvickleraförekomst och lutningen på kurvan för matningskraft mot djup vid olika typer av sonderingar.

Detta Excelverktyg togs fram inom ramen för inom Göta älvutredningen, för att bedöma förekomst av kvicklera utifrån registrerat totalt neddrivningsmotstånd vid CPT-sondering och trycksondering. Verktyget jämför den uppmätta mantelfriktionen längs med stängerna med en mantelfriktion av 1 kPa/m. Om mantelfriktionens ökning med djupet är mindre än 1 kPa/m klassas leran som kvick.

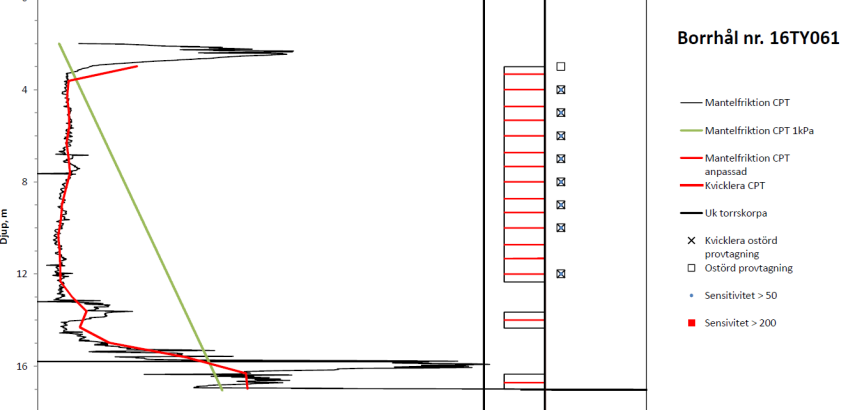

Diagram kvicklera



I illustrationen bedöms leran som kvick i de skikt där den röda kurvan är brantare än den gröna. Verktyget har uppdaterats så att även ett gränsvärde kan läggas in för när förutsättningar för kvicklera finns enligt uppmätt resistivitet från CPT-R.

Om verktyget

Riktar sig till

Geotekniker för bedömning av förekomst av kvicklera

Typ av verktyg

Excel

Framtaget av

SGI

Förhållanden

Verktyget är framtaget för de förhållanden som råder i Göta älvdalen, det vill säga när inga eller endast tunna lager av grova sediment överlagrar leran.

Metoden bedöms inte vara lämplig i områden med ett tjockt lager av friktionsjord över leran, eftersom friktionen mot stängerna i det lagret påverkar utvärderingen.

Ladda ner

Fritt att ladda ner och använda

Verktyg för att bedöma kvickleraförekomst utifrån sonderingsresultat

Verktyget består av ett Exceldokument med ett antal kalkylblad.
